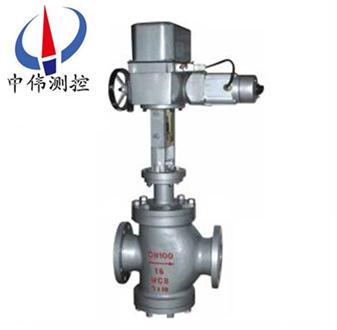

電動直通單座調節閥
電動直通單座調節閥由DKZ型系列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力，接受0～10mA或 4-20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液
Description：
一、簡介說明：
ZAZP系列電動直通單座調節閥由DKZ型系列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力，接受0～10mA或 4-20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液位等工藝參數的連續調節。該產品具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛應用于電力、冶金、化工、輕紡等工業自動控制系統中。
二、電動直通單座調節閥的主要零件材料：
閥體材料 | 材料牌號 | 公稱壓力（MPa） | 適用溫度范圍（℃） | |
常溫型 | 散熱型 | |||
鑄鐵 | HT200 | 1.6 | -20~200 | - |
鑄鋼 | ZG230~450 | 4.0，6.4 | -40~250 | -40~450 |
鑄不銹鋼 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | 4.0，6.4 | -40~250 | -60~450 |
三、電動直通單座調節閥的主要技術參數：
公稱通徑DN（mm） | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||
閥座直徑DN（mm） | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | ||
額定流量系數Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
流量特性 | 直線 | 直線、等百分比 | ||||||||||||||||||||
公稱壓力PN（MPa） | 10 | 1.6，4.0，6.4 | ||||||||||||||||||||
連接型式 | 管螺紋連接G3/4 | 法蘭連接：PN1.6按JB79-59標準； PN4.0按JB79-59標準 | ||||||||||||||||||||
配用執行機構型號 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | |||||||||||||||||
出抽推力（N） | 4000 | 4000 | 4000 | 6400 | 6400 | |||||||||||||||||
行程L（mm） | 10 | 10 | 16 | 25 | 40 | 60 | ||||||||||||||||
全行程時間（S） | 8 | 8 | 12.5 | 20 | 32 | 50 | ||||||||||||||||
作用方式 | 電開式（K）常用；電關式（B） | |||||||||||||||||||||
輸入信號 | 0~10mA 4~20mA DC | |||||||||||||||||||||
供電電源 | 220V；50~60Hz | |||||||||||||||||||||
固有可調比R | 30：1 | |||||||||||||||||||||
四、電動直通單座調節閥的主要技術性能指標：
項目 | 技術性能指標 |
基本誤差% | ≤±5 |
回差% | ≤3 |
死區% | ≤5 |
泄漏量 | 0.01%×閥額定容量 |
額定流量系數誤差% | ≤±10；當KV≤6.3時，為≤±15 |
五、允許壓差：
使用情況 | 閥芯處于流開狀態，關閉時閥后壓力P2＝0 | ||||||||||
公稱通徑 | 閥座直徑 | 執行機構 | 允許壓差(sMPa) | ||||||||
電動直通單座調節閥 | |||||||||||
PN1.6(MPa) | PN6.4(MPa) | ||||||||||
3/4 | 3 | 4 | 5 | ||||||||
6 | 7 | 8 | |||||||||
20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公稱壓力 | 3.8 | 2.7 | 1.7 | 1.0 | |
公稱壓力 | 4.34.3 | 2.5 | |||||||||
25 | 26 | 400,1000,2500 | 0.5 | 公稱壓力 | 0.6 | 3.6 | |||||
32 | 32 | 0.4 | 公稱壓力 | 0.4 | 2.3 | ||||||
40 | 40 | 400,1000 | 0.7 | 1.0 | 0.7 | 1.5 | |||||
50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | ||||||
設計訂貨及選型須知事項：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
